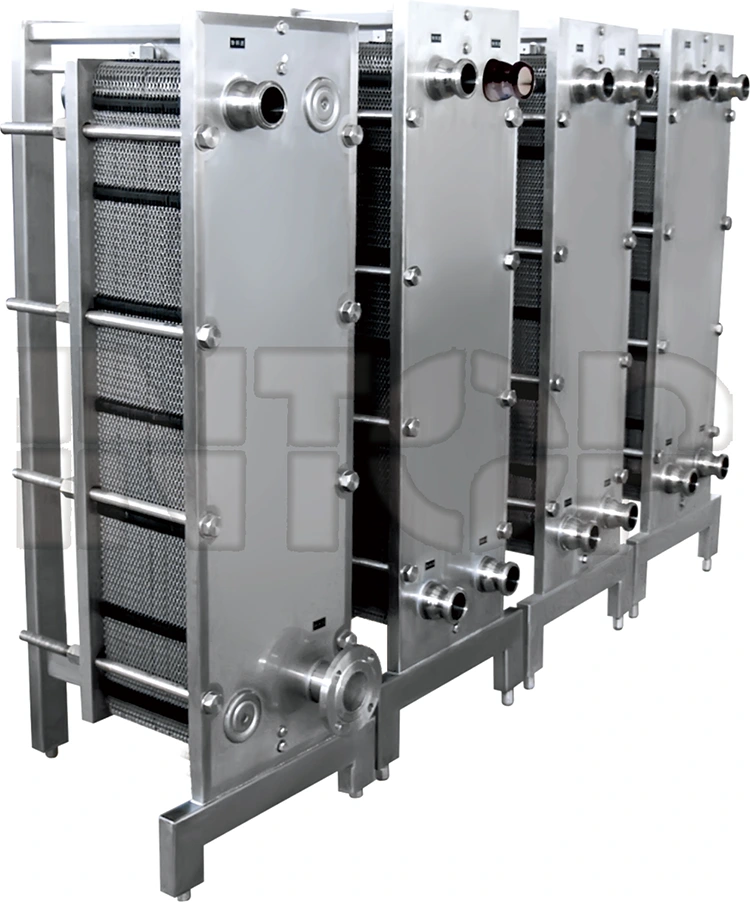

แผ่นแลกเปลี่ยนความร้อน

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นเป็นเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงรูปแบบใหม่ซึ่งประกอบด้วยแผ่นโลหะที่มีรูปร่างเป็นลูกฟูกซ้อนกัน โครงสร้างประกอบด้วยปะเก็น แผ่นอัด (แผ่นปลายแบบเคลื่อนย้ายได้ แผ่นปลายแบบตายตัว) และเฟรม (แท่งนำบนและล่าง เสาด้านหน้า) แผ่นถูกปิดผนึกและควบคุมโดยปะเก็นซีล เพื่อแยกช่องของเหลวเย็น/ร้อน ตัวกลางแลกเปลี่ยนความร้อนเย็น/ร้อนไหลผ่านแต่ละช่องและแลกเปลี่ยนความร้อนด้วยแผ่นแยกเพื่อให้ได้อุณหภูมิที่ต้องการสำหรับผู้ใช้ แต่ละกระดานมีช่องเปิดที่มุมทั้งสี่ ซึ่งประกอบกันเป็นมัดเพื่อสร้างท่อจ่ายและรวบรวมของเหลว หลังจากการแลกเปลี่ยนความร้อนระหว่างตัวกลางเย็น/ร้อน มันจะไหลกลับจากท่อรวบรวมที่เกี่ยวข้องและถูกรีไซเคิล

หลักการโครงสร้างผลิตภัณฑ์

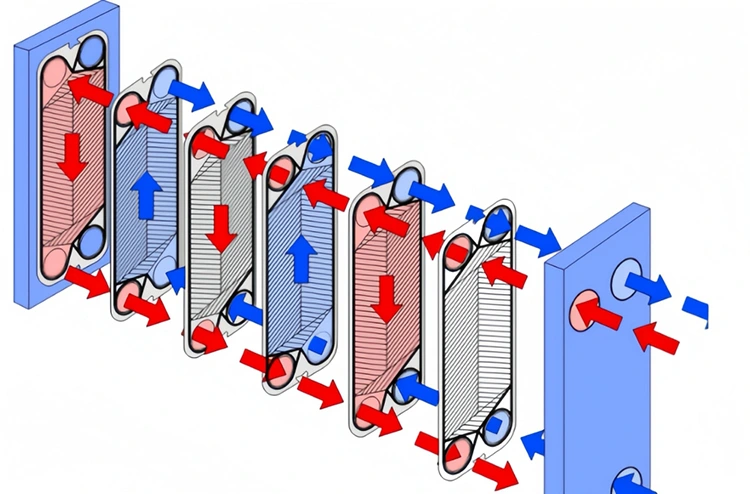

โครงสร้างกระบวนการเดียว: มีเพียง 2 แผ่นเท่านั้นที่ไม่ถ่ายเทความร้อน - แผ่นหัวและส่วนท้าย

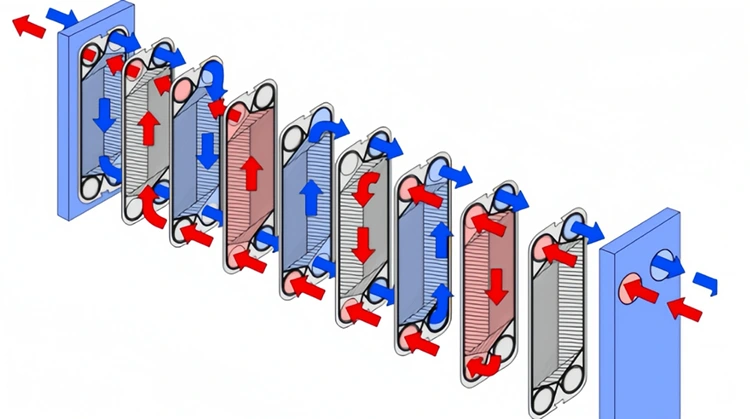

โครงสร้างกระบวนการคู่: แต่ละกระบวนการมี 3 แผ่นที่ไม่ถ่ายเทความร้อน

คุณสมบัติผลิตภัณฑ์

(1) ขนาดเล็กและรอยเท้าขนาดเล็ก

(2) ประสิทธิภาพการถ่ายเทความร้อนสูง

(3) การประกอบที่ยืดหยุ่น

(4) การใช้โลหะต่ำ

(5) การสูญเสียความร้อนต่ำ

(6) ถอดประกอบ ทำความสะอาด และบำรุงรักษาได้ง่าย
